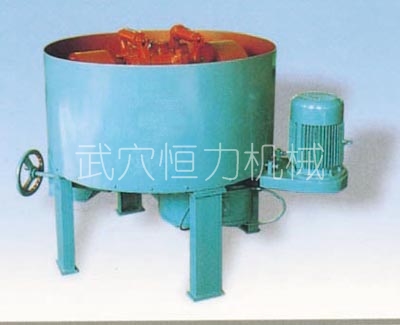

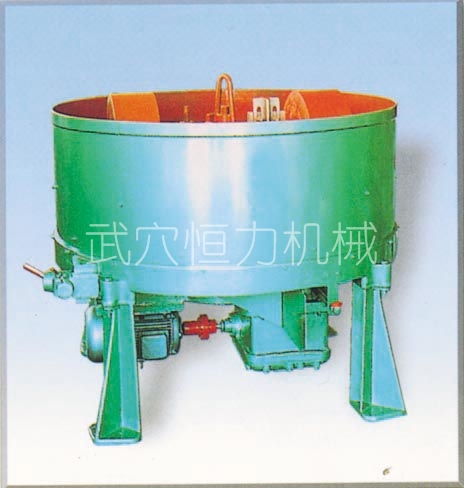

S11系列混砂机可用于铸造车间混制各种型砂和芯砂，也可用于玻璃、化工、耐火材料、陶瓷、建筑等行业中对粉粒状物料的混合加工。该机由于参数合理、结构先进，从而具有效率高、能耗低、结构紧凑、造型美观、运行平稳等不漏砂等优点。

该机由机体、传动机构、混碾机构三大部分组成。

一，机体由机盆、出砂门、手动杆等组成。机盆底盘为铸件，围圈、底板用螺钉紧固在机盆上，磨损以后可以卸开螺栓更换新的。

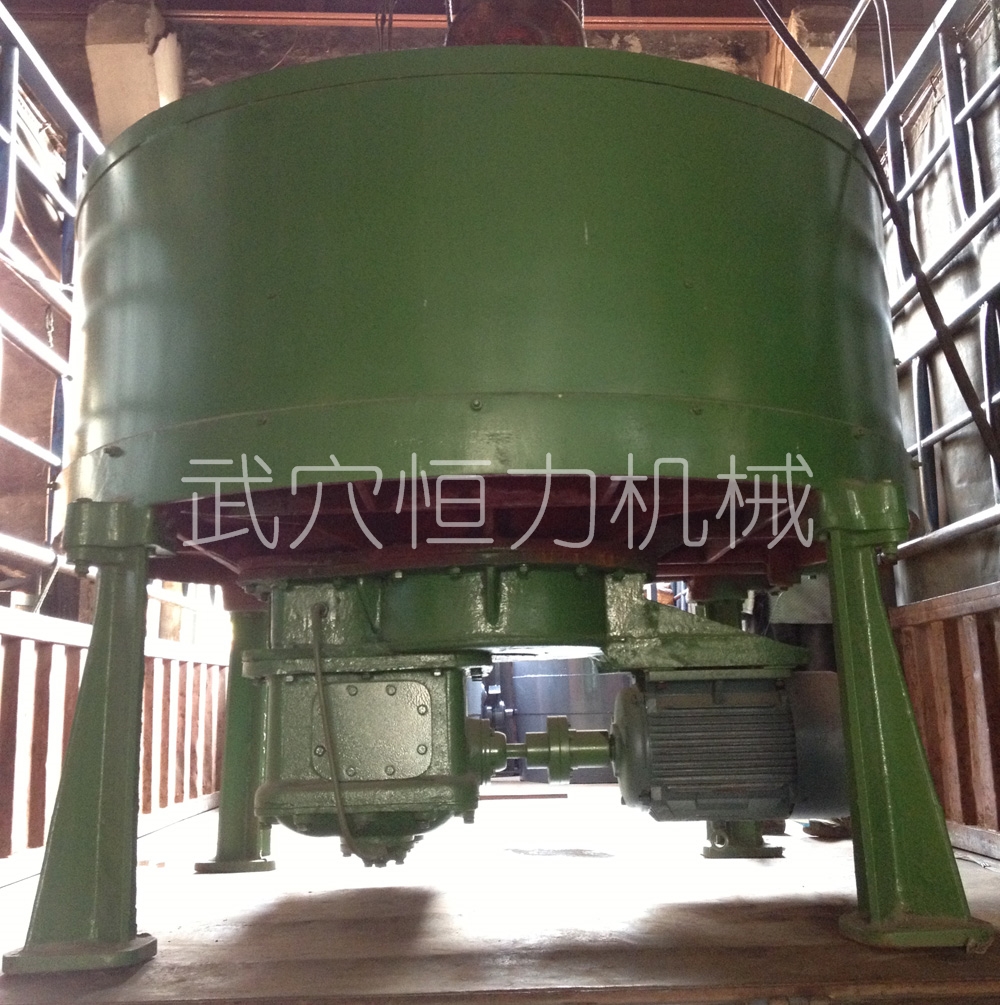

二，传动机构由减速器、油泵、立柱等组成。电动机由弹性贺柱销联轴器与减速器的输入轴联接，经过三级减速，由输出轴即中带动十字头做逆时针回转。紧固在十字头上的曲臂、碾轮、内外刮砂板随同十字头一起回转，通过砂板的搅合，碾轮的碾压、搓揉，从而完成型砂及芯砂的混制过程。减速器为二级传动的减速嚣，固定在底盘下面，由电机借助弹性圆柱销联轴节带动两锥齿轮完成第一级传动，再通过齿轮轴、齿轮的啮合带动另一个斜齿轮轴完成第二级传动。内部采用齿轮油泵强制润滑，从油管喷出的机油使齿轮和轴承得到良好的润滑。

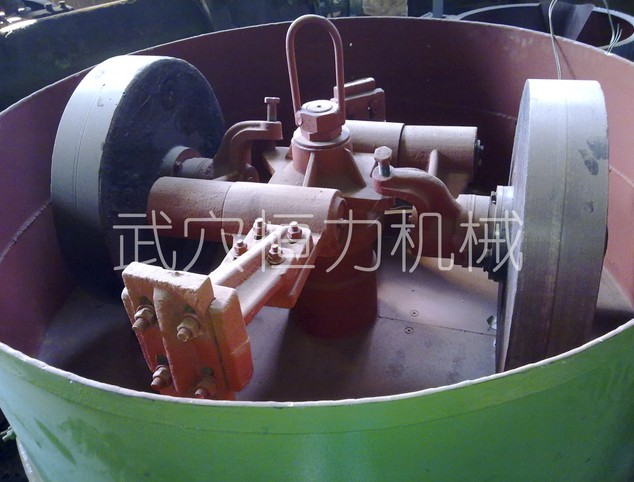

三，混辗机构，在传动机构的圆轴上装置十字头，十字头两边装有两个曲臂拖动两辗轮，内外刮板和刮板柄用螺栓固定装在十字头上。碾轮借辗轮轴联接在曲臂上，当十字头转动时带动辗轮一起绕立柱运转，连接碾轮的曲臂可绕曲臂轴转动，以便辗轮随砂层厚度变化自由升降。刮板在混制时，将型砂搅和并聚集在辗轮下，卸料时将型砂刮到出砂口卸出。十字头、曲臂、转臂、刮板柄、刮板都采用铸件，增加了机械强度和使用寿命。

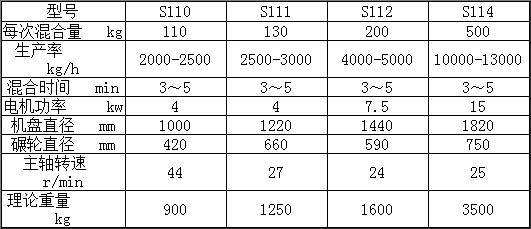

S11系列双碾轮混砂机性能参数：
